对夹式连接蝶阀

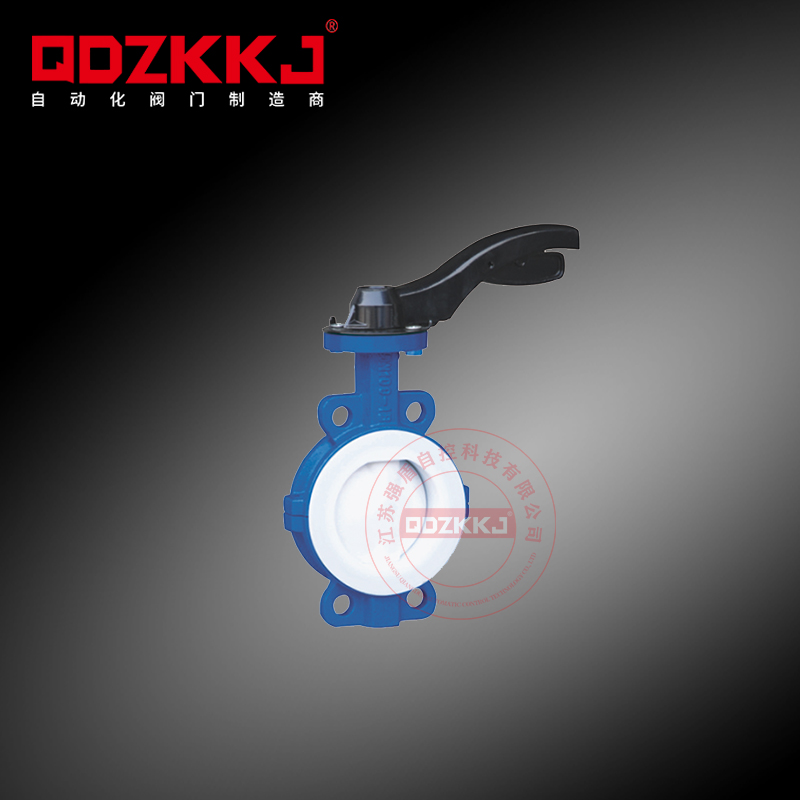

手柄对夹式衬氟蝶阀

产品概述

蝶阀引进美国生产技术，具有20年该产品生产经验。蝶阀可用于石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上。

结构特点
1. 设计与制造符合中国国家标准
2. 基本结构形式（蝶板轴与阀体/阀座中心重合）
   a.DA71F46全衬里型
       阀体全衬里/蝶板全衬层/蝶板与蝶板轴合为一体
    b.DA71F4全衬里型
       阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配
    c.DA71F/P半衬里型
       阀体全衬里/蝶板为不锈钢（不衬）/蝶板与蝶板轴组合装配。

标准与规范
设计与制造 : GB/T 12238(中线 )
公称压力 : PN6~16
公称通径 : DN40~1200mm
结构长度 : GB/T 12221(短系列)
法兰尺寸 : JB/T 79
压力试验 : GB/T 13927
标志 : GB/T 12220
供货 : GB/T 12252
