电动执行器 QD-05
扫码立即购买
产品介绍

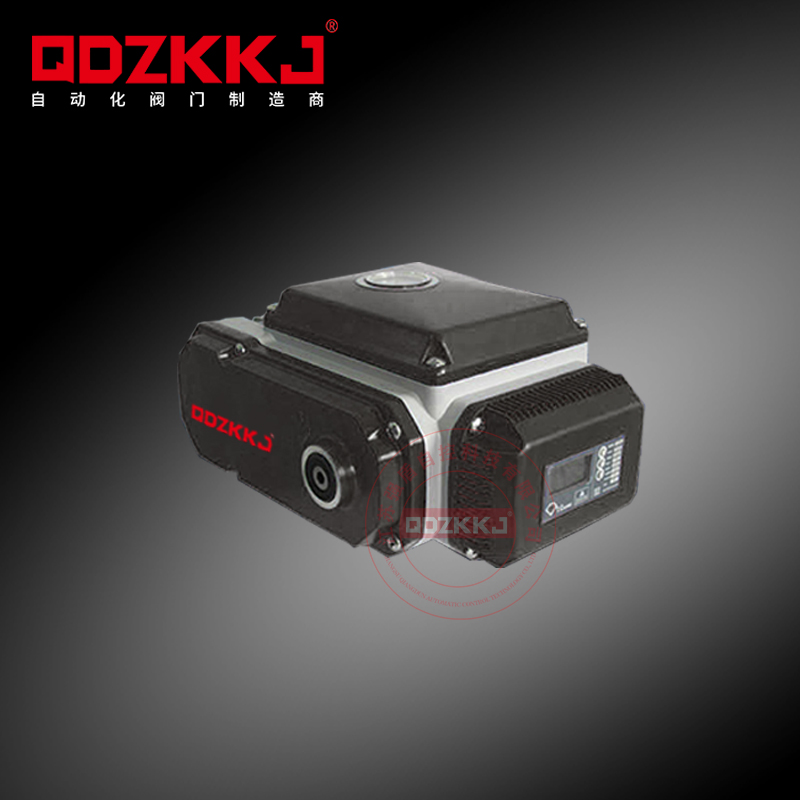

电动执行器
产品概述
基本的执行机构用于把阀门驱动至全开或全关的位置。用于控制阀的执行机构能够精确的使阀门走到任何位置。尽管大部分执行机构都是用于开关阀门，但是如今的执行机构的设计远远超出了简单的开关功能，它们包含了位置感应装置，力矩感应装置，电极保护装置，逻辑控制装置，数字通讯模块及PID控制模块等，而这些装置全部安装在一个紧凑的外壳内。
技术参数
□ 1 配套球阀时，阀门的最大扭矩值≤45Nm。球阀长期不动作，其第一次开阀或者关阀的扭矩值的最大值为最大扭矩。或者选用带弹性密封的球阀。
□ 2 配套蝶阀时，蝶阀的最大扭矩值≤40Nm，因为蝶阀正常安装后，其扭矩值会增加10-20%左右。
□ 3 直联型安装时，由于孔深小于15mm，如果阀门的输出轴大于15mm则需要切割。
□ 4 如果自己配套支架和联轴节需注意以下事项：
※ 支架的强度要符合使用要求：执行器在开阀或者关阀切换过程中，支架扭动≤0.2mm。
※ 支架的平行度≤0.5mm。
※ 联轴节两端的轴孔加工应保证必要的精度和同心度，目的是最终确保机械回差小于10°，否则会导致执行器无法正常工作。
□ 5 螺钉上应该加装、弹垫、平垫，建议拧紧后在螺钉四周点密封胶，防止螺钉松动。
□ 6 安装完成后，应先用手柄驱动装置开关一次，确认工作正常后，可进行下一步配线连接。
使用环境
□ 本产品可以在室内或者室外使用。
□ 本产品属于非防爆产品， 请注意避开易燃易爆等环境。
□ 在长期有雨水或者阳光直射的环境下，※需要给执行器加装保护整个执行器的防护装置。
□ 注意执行器使用的环境温度。
□ 安装时需要考虑预留接线和维修的空间。
□ 在通电时，不能拆开驱动装置和阀门。
□ 在通电时，不能做配线工程。
□ 绝对禁止落下产品而给产品冲击，※这引起动作不良。
□ 绝对禁止踏上产品，※这引起驱动装置故障或人的掉下事故。
□ 雨天或在有水花状态，※绝对禁止做配线工程。
安全注意
□ 为了长期安全使用本装置，请提前精读此说明书以便正确使用。
□ 注意项目是：本产品的规格、使用方法应明确，以防人身安全受到伤害及装置的损坏。
□ 为了明示危险和损坏的大小，在此把危险内容分为：“警告 ”和“注意 ※ ”。
□ 两种内容都很重要，请必须遵守。
“警告”：不遵守此标记的内容，可能引起人的死亡和重伤。
“注意 ※ ”：不遵守此标记的内容，可能引起人的轻伤或装置的损坏。
