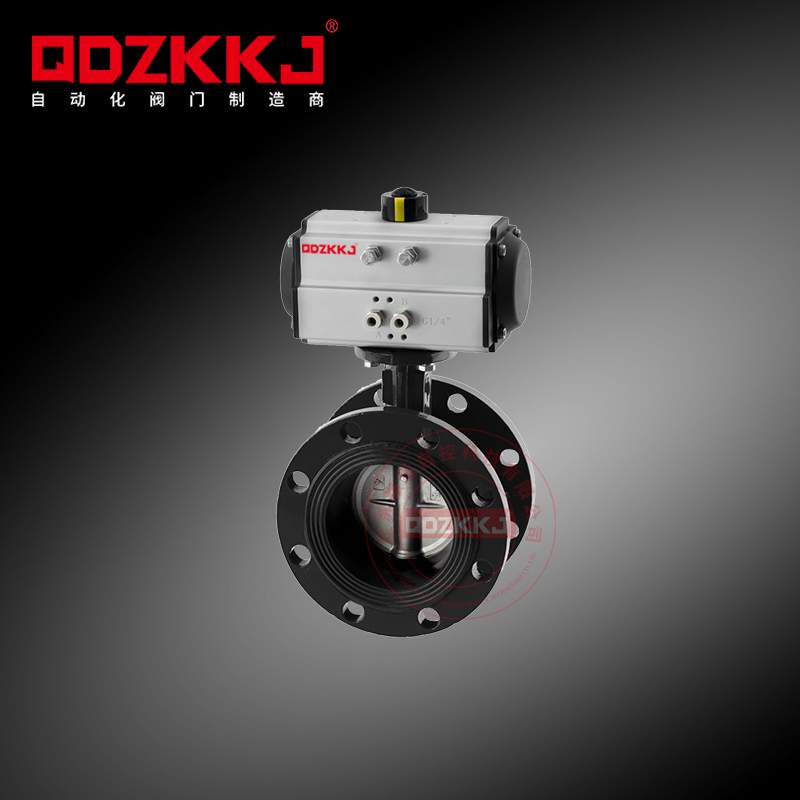

气动法兰蝶阀是什么

气动法兰蝶阀是一种结合了气动执行机构和蝶阀结构的自动控制阀门，主要用于工业管道系统的流体控制。其主要组成部分包括气动执行器和蝶阀两大部分。


气动执行器：
这部分是驱动蝶阀开关的动力来源，通过压缩空气作为能源，经由电磁阀或其他控制元件（如定位器）的指令，控制气缸中的活塞或薄膜运动，进而转换为旋转运动，驱动蝶板转动。


蝶阀：
蝶阀的核心部件是一个圆盘形的蝶板，安装在管道直径方向，蝶板可以绕着轴线旋转。蝶板的旋转角度通常在0°到90°之间，当蝶板旋转到90°时，阀门全开，允许流体无阻碍地通过；旋转到0°时，则阀门关闭，阻断流体流动。蝶阀的设计使得它能够用作简单的截断阀，即全开或全关，同时也能够根据需要设计成具有调节功能，即可以部分开启来调节流体流量。


法兰连接：
气动法兰蝶阀的“法兰”部分指的是阀门与管道之间的连接方式。法兰是一种将两个管道、管件或设备固定在一起并密封接合的部件，通过螺栓和螺母紧固，确保密封性和稳固性。


特点和应用：

结构简单，体积小，重量轻：这使得蝶阀安装维护简便，特别适合空间受限或高空安装的场合。

成本效益高：相比于其他类型的大型阀门，蝶阀的制造成本较低。

适用范围广：广泛应用于低压大中口径的管道系统中，如水处理、石油化工、供热通风、食品加工等行业。

操作方便：通过远程控制的气动系统，可以快速响应，实现自动化控制。


综上所述，气动法兰蝶阀是一种可靠、经济且操作便捷的流体控制装置，特别适合需要远程或自动控制的工业流程中。
