气动衬氟蝶阀结构图解：高效耐腐的工业阀门选择

在现代工业生产过程中，阀门作为控制流体流动的重要设备，起着至关重要的作用。气动衬氟蝶阀因其优越的耐腐蚀性能和高效的控制功能，成为了各大工业领域中的一部分。什么是气动衬氟蝶阀？它的内部结构又是如何设计的？本文将为您详细解析气动衬氟蝶阀的结构图，揭示其独特的优势和广泛的应用。

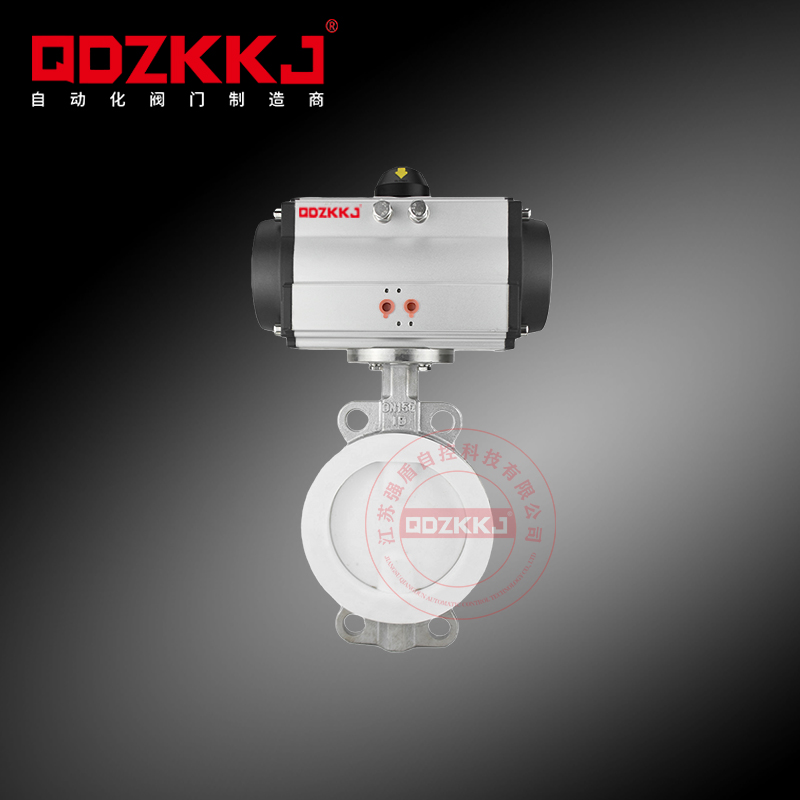

我们来了解一下气动衬氟蝶阀的基本构成。气动衬氟蝶阀主要由气动执行器、阀体、阀板、衬氟层和密封圈等部分组成。每个部分都有其独特的功能和作用，共同构成了一个高效可靠的阀门系统。

气动执行器：气动执行器是气动衬氟蝶阀的驱动部分，通过压缩空气来驱动阀门的开关。执行器内部设有气缸、活塞和弹簧等元件。当压缩空气进入气缸时，推动活塞移动，从而带动阀板旋转，实现阀门的开关控制。气动执行器的反应速度快，控制精度高，是气动衬氟蝶阀高效运行的重要保证。

阀体：阀体是气动衬氟蝶阀的主要承压部件，通常采用高强度的铸铁、不锈钢或合金钢材料制成，以保证其在高压、高温和腐蚀性环境中的长期使用。阀体的内部经过精密加工，以确保阀板在旋转时的顺畅和密封性能。

阀板：阀板是气动衬氟蝶阀的核心控制部件，通过旋转来调节流体的流量。阀板的材质通常为不锈钢或高强度合金钢，表面覆盖有一层耐腐蚀的氟塑料涂层，以增强其抗腐蚀能力。阀板的设计直接影响阀门的流量特性和密封性能，因此在设计和制造过程中需要特别注意其形状和加工精度。

衬氟层：衬氟层是气动衬氟蝶阀的重要特点之一，通常采用聚四氟乙烯（PTFE）材料。这种材料具有优异的耐腐蚀性能，能有效抵抗酸、碱、盐和有机溶剂等化学物质的侵蚀，从而保证阀门在恶劣环境中的稳定运行。衬氟层不仅覆盖在阀板表面，还延伸至阀体内部，与介质接触的所有部位都经过氟塑料衬里处理。

密封圈：密封圈是保证气动衬氟蝶阀密封性能的关键部件。通常采用弹性好的橡胶或氟塑料材料制成，安装在阀体和阀板之间。当阀板关闭时，密封圈与阀板紧密接触，形成可靠的密封，防止介质泄漏。密封圈的设计和材料选择直接关系到阀门的密封效果和使用寿命。

气动衬氟蝶阀的结构设计不仅注重各个部件的功能和性能，还强调整体的协调和配合。通过优化设计和精密制造，气动衬氟蝶阀在保证高效控制的实现了优越的耐腐蚀性能。

气动衬氟蝶阀在化工、制药、食品、等行业中有着广泛的应用。例如，在化工生产中，气动衬氟蝶阀可以有效控制各种腐蚀性介质的流量，确保生产过程的安全和稳定；在制药行业中，气动衬氟蝶阀可以实现高精度的流量控制，满足严格的卫生和安全要求；在食品加工中，气动衬氟蝶阀不仅能保证介质的纯净无污染，还能提供可靠的流量控制，提升生产效率。

气动衬氟蝶阀除了其结构上的优势外，还具备多种独特的功能特性，使其在实际应用中表现出色。

高效的流量控制：气动衬氟蝶阀采用旋转阀板的方式来调节流量，其流量特性曲线接近线性，控制精度高。相比于传统的阀门，气动衬氟蝶阀的流量调节更加灵活，可以实现从全开到全闭的无级调节，满足不同工况下的流量控制需求。

优异的耐腐蚀性能：衬氟层和阀板材质的选择，使得气动衬氟蝶阀在处理腐蚀性介质时表现尤为出色。PTFE衬氟层具有极低的摩擦系数和优异的化学稳定性，能有效抵御各种强酸、强碱和有机溶剂的侵蚀，延长阀门的使用寿命，减少维护频次。

可靠的密封性能：气动衬氟蝶阀的密封圈设计独特，采用了高性能的弹性材料，确保在高压和高温环境下也能保持良好的密封效果。即使在频繁开关的情况下，密封圈依然能提供持久的密封性能，防止介质泄漏。

快速响应和自动化控制：气动执行器的应用，使得气动衬氟蝶阀能够实现快速响应和精准控制。通过与自动化控制系统的结合，可以实现远程控制和实时监测，提升了生产过程的自动化水平和运行效率。

结构紧凑、安装方便：气动衬氟蝶阀的结构设计紧凑，体积小，重量轻，便于安装和维护。阀门的安装方式多样，可以根据现场需求选择法兰连接、对夹连接等多种方式，适应不同的管道系统。

为了更好地理解气动衬氟蝶阀的结构和功能，我们可以通过一张详细的结构图解来进行说明。结构图解展示了气动衬氟蝶阀的各个组成部分及其相互关系，让我们直观地看到内部构造和工作原理。

在图解中，我们可以清晰地看到气动执行器、阀体、阀板、衬氟层和密封圈等关键部件的布局和连接方式。气动执行器通过气缸和活塞驱动阀板旋转，实现阀门的开关控制。阀板和衬氟层紧密贴合，有效防止介质对阀板的腐蚀。密封圈位于阀体和阀板之间，提供可靠的密封，防止介质泄漏。

气动衬氟蝶阀的应用场景非常广泛。在石油化工行业，气动衬氟蝶阀用于控制各种化学介质的流量，保证生产过程的安全性和高效性；在电力行业，气动衬氟蝶阀用于调节冷却水和蒸汽的流量，提高发电效率；在领域，气动衬氟蝶阀用于污水处理和废气处理，确保设备的正常运行。

气动衬氟蝶阀凭借其独特的结构设计和优越的性能，成为了各大工业领域中的重要设备。其高效的流量控制、优异的耐腐蚀性能、可靠的密封效果以及快速响应和自动化控制等优势，使其在实际应用中表现出色。通过本文的详细结构图解，希望读者能够更好地理解气动衬氟蝶阀的工作原理和应用价值，从而在实际选型和使用中做出更为出色。
